三层交换机与STP协议 网络稳定的秘密

在现代企业网络中，稳定性和可靠性是至关重要的。而三层交换机和生成树协议（STP）作为网络架构中的两大核心要素，共同守护着网络的稳定运行。本文将深入探讨三层交换机与STP协议如何协作，揭示网络稳定的秘密。

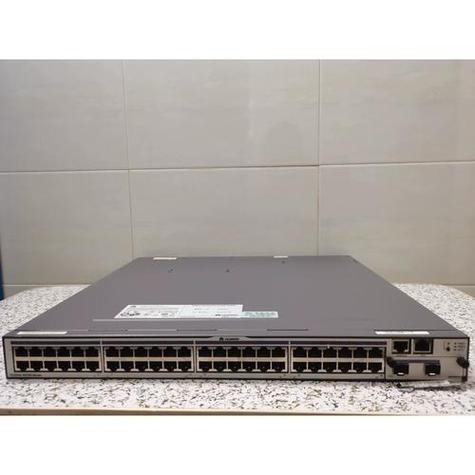

一、三层交换机：路由与交换的融合

三层交换机是一种集成了路由功能和交换功能的高性能网络设备。它工作在OSI模型的第三层（网络层），能够基于IP地址进行数据包的转发，同时具备二层交换机的高速转发能力。相比传统的路由器和二层交换机，三层交换机具有以下优势：

• 高速转发：通过硬件ASIC芯片实现线速路由，大幅提升网络性能。
• 灵活的子网划分：支持VLAN间路由，实现不同子网间的高效通信。
• 降低网络复杂度：一台设备即可完成路由和交换，简化网络架构。

三层交换机通常部署在核心层或汇聚层，承担着跨VLAN通信和高速数据转发的重任。

二、STP协议：消除环路的守护者

生成树协议（Spanning Tree Protocol, STP）是一种二层网络协议，旨在解决网络中的环路问题。当网络中存在冗余链路时，环路会导致广播风暴、MAC地址表不稳定等问题，严重影响网络性能。STP通过动态计算生成一棵无环的树形拓扑，阻塞冗余链路，从而保证网络的稳定运行。

STP的工作原理包括：

1. 选举根桥：所有交换机中优先级最高的成为根桥。
2. 计算最短路径：每台交换机选择到达根桥的最短路径。
3. 阻塞冗余端口：非最短路径的端口被置为阻塞状态，避免环路。

STP有多种改进版本，如RSTP（快速生成树协议）和MSTP（多生成树协议），它们提高了收敛速度并支持多VLAN环境。

三、三层交换机与STP的协作

三层交换机虽然具备路由功能，但其二层交换部分同样需要STP来防止环路。在三层交换机组成的网络中，STP的作用依然重要：

• VLAN内防环：每个VLAN内独立运行STP实例，防止因冗余链路导致的环路。
• MSTP的应用：通过MSTP实现多VLAN的负载均衡和快速收敛。
• 与路由协议的配合：三层交换机通过路由协议（如OSPF、EIGRP）实现三层冗余，而STP则负责二层冗余，两者共同构建高可用网络。

四、如何保障网络稳定？

结合三层交换机和STP，可以采取以下措施提升网络稳定性：

1. 合理规划网络拓扑：设计冗余链路，但避免不必要的环路。
2. 启用快速生成树协议：使用RSTP或MSTP缩短收敛时间，减少网络中断。
3. 配置根桥优先级：手动指定根桥，确保网络结构可控。
4. 边缘端口配置：将连接终端的端口配置为PortFast，避免终端接入引发STP计算。
5. BPDU Guard：防止非法BPDU入侵，保护STP拓扑。
6. 定期监控与优化：通过网管软件监控STP状态和流量，及时调整。

五、

三层交换机和STP协议是构建稳定网络的基石。三层交换机提供高速路由和VLAN间通信，STP则消除环路确保二层稳定。理解它们的原理和协作方式，能够帮助网络工程师设计出更可靠、更高效的企业网络。网络稳定的秘密，就在于这些协议的巧妙配合与合理配置。
